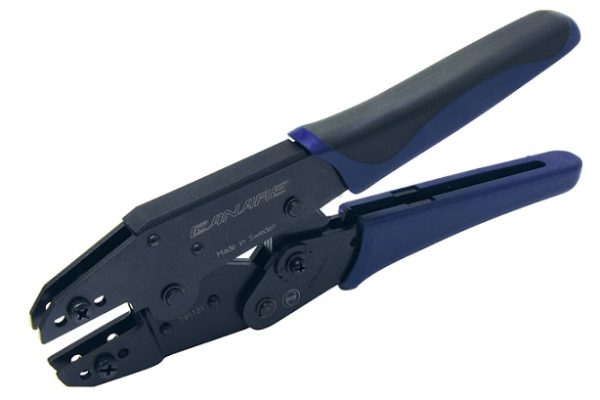

Canare TC-1

100,00

Hinnale lisandub käibemaks.
Käsitsi krimpimise tööriist
Kategooria:

Kirjeldus

Canare krimbitavad pistikud, BNC, DIN 1.0/2.3, F, RCA ja palju muud!
  • Vahetatavad põsed.
  • Hädavabastuse hoob.
  • Reguleeritav pressimisjõud.
  • Karastatud Rootsi terasest konstruktsioon.

krimbitav nõel     kere         krimpmuhv



  1. Libista muhv kaablile
  2. Puhasta kaabel kasutades Canare TS-seeria kaablipuhastajat
  3. Asetage kontaktnõel keskmisele soonele. Kasutades tööriista TC-1 ja sobivaid põski, krimpige kesmine nõel vastavalt joonisele. (Ärge jätke vahet nõela tagumise otsa ja kaabli isolatsiooni otsa vahele)
  4. Töötle punutud varjet, see hõlbusab pistiku korpusesse sisestamist.
  5. Lükake kaabel koos pressitud nõelaga korpusesse, kuni kuulete klõpastust.
  6. Tõmmake kergelt kaablit, et veenduda, et tihvt on korralikult korpusesse paigutatud.
  7. Lükake muhv vastu korpust ja asetage see tööriista sisse.
  8. Lõpeta tegevus pigistades muhv kokku

Vaata lisa: https://www.canare.co.jp/en/products/tools/index.php?tid=3_002
