Kirjeldus

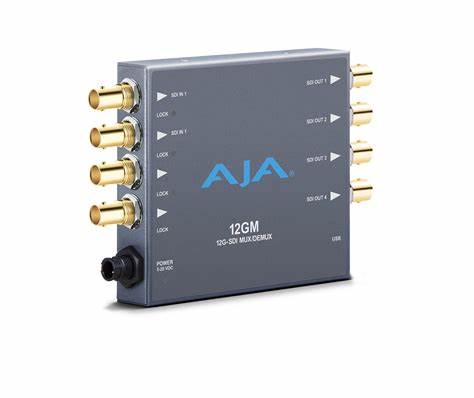

12GM on kompaktne SDI minikonverter, mis võimaldab 12G-SDI konverteerimist neljalaineliseks 3G-SDIks ja neljalaineliseks 3G-SDIks 12G-SDIks. Mux/demux toetab 4K, UltraHD, 2K, HD ja SD töövooge ning konverteerimist quad link SDI signaalidest single link SDI signaaliks ja vastupidi 12G, 6G, 3G ja 1,5G bitikiirusel. Toetatud on nii ruutjaotuse (Quadrant) kui ka Two Sample Interleave (2SI) sisend- ja väljundmapid.
Funktsioonid
- Üks 12G-SDI neljaks 3G-SDI-ks või vastupidi tasemel A
- Üks 12G-SDI neljaks 3G-SDI-ks või vastupidi tasemel B-DL
- Üks 6G-SDI neljaks 1,5G-SDI-ks või vastupidi
- Neljast 3G-SDI-st tasemel A neljaks 3G-SDI-ks tasemel B-DL
- Two Sample Interleave (2SI) to/from Square Division (Quadrant) pixel mapping, 3G
- Lihtne kaadrisageduse konverteerimine (FRC) 60 fps 59,94 fps-ks ja 59,94 fps 60 fps-ks.
- Single Link 3G, 1.5G ja 270M SDI video läbilaskmine
- Jaotusvõimendi tugi (1×4)
- Sisendsignaalide diagnostika ja ajastusanalüsaator neljakordse lingi signaalide jaoks
- Automaatne või käsitsi juhtimine
- Üksikasjalik ajastusanalüüs quad-link SDI sisendite joondamise valideerimiseks
- Läbib SDI kaisuheli, 24-bitine, kuni 16-kanalit.
- Tunneb ära ja edastab kõrge dünaamilise ulatuse (HDR) ja laia värvigammaala (WCG) signalisatsiooni VPID-ga
- Konfigureerimine USB-pordi ja kaasasoleva AJA Mini-Config tarkvara abil PC/Mac.
- Kasutab 5-20 VDC toidet (DWP-U-R1 universaalne toiteallikas on kaasas).
- Garantii 5 aastat
Vaata lisa: https://www.aja.com/products/12gm
